Creuser sans savoir ce qui dort sous terre, c’est comme ouvrir une boîte sans savoir ce qu’elle contient : on peut tomber sur un trésor… ou déclencher une catastrophe. Pourtant, des dizaines de chantiers partent en vrille chaque année à cause de câbles sectionnés, de canalisations percées, de réseaux oubliés. En Normandie, où l’humidité du sol et la complexité des infrastructures anciennes jouent les trouble-fête, une simple pelle mécanique mal orientée peut coûter cher - en temps, en argent, en sécurité. Aujourd’hui, les méthodes ont évolué : on ne se contente plus de plans en papier ou d’intuition. La détection de réseaux est devenue une science de précision.
L’électromagnétisme : le standard industriel pour la localisation de réseaux
Le principe de l'injection de signal actif
La méthode la plus répandue pour localiser un réseau enterré repose sur l’injection d’un courant électrique spécifique dans un câble ou une canalisation conductrice. Un technicien relie un émetteur à la prise de terre ou à un point d’accès du réseau, puis envoie une onde électromagnétique à une fréquence calibrée. Un autre technicien, muni d’un détecteur de champ magnétique, parcourt ensuite le terrain pour suivre la trace du signal. Cette méthode, rapide et fiable pour les réseaux métalliques, permet de géoréférencer avec une précision souvent inférieure à 30 cm.
Les limites face aux matériaux non-conducteurs
Le gros point faible ? Les matériaux non conducteurs comme le PVC, le béton ou les gaines plastifiées. L’onde électromagnétique ne s’y propage pas. Résultat : le signal fait défaut. Pour contourner ce problème, on utilise parfois une sonde passante insérée dans la canalisation, qui émet elle-même un signal détectable en surface. Les fréquences choisies sont cruciales : trop basses, elles manquent de précision ; trop hautes, elles risquent d’interférer avec d’autres réseaux voisins. Le réglage s’adapte donc au terrain, à la densité des réseaux présents, et aux conditions météorologiques. Le respect des normes de sécurité sur les chantiers passe par une détection de réseau en Normandie effectuée par des experts équipés des dernières technologies.
Le Géo-Radar (GPR) : voir à travers le sol normand
Imagerie 3D et détection d'anomalies

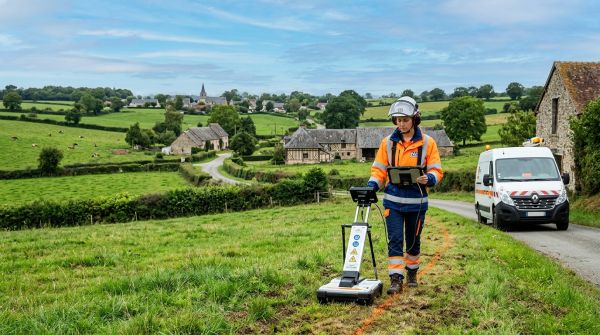

Contrairement à l’électromagnétisme, le géo-radar (GPR) n’a pas besoin d’un conducteur. Il fonctionne par impulsions radio haute fréquence envoyées directement dans le sol. Ces ondes rebondissent sur les objets enterrés - tubes, conduites, structures bétonnées - et reviennent à la surface, où un récepteur les capte. Les données sont ensuite traitées en temps réel sur une tablette industrielle, produisant une image en coupe verticale ou en cartographie 3D du sous-sol.
Interprétation des données en temps réel
La qualité des résultats dépend fortement de l’expertise de l’opérateur. Une roche, un bloc de béton ancien ou un trou de rats peuvent générer des échos similaires à une canalisation. C’est là que l’interprétation humaine fait toute la différence. Un bon technicien sait distinguer une trace significative d’un simple bruit de fond. L’humidité du sol joue aussi un rôle majeur : un terrain saturé en eau, typique de certaines zones normandes, absorbe les ondes et réduit la portée du radar. Une calibration fine est donc indispensable pour ne rien manquer.
Comparatif des performances par type de terrain
| 🔍 Méthode | 🎯 Type de réseau cible | 📏 Précision | 💰 Coût relatif |
|---|---|---|---|
| Électromagnétisme | Câbles, canalisations métalliques | 30-50 cm | € |
| Géo-Radar (GPR) | Tous matériaux, y compris plastique | 20-40 cm | €€ |
| Sonde acoustique | Canalisations sous pression | 20-30 cm | € |
| Caméra de poussée | Conduites accessibles | 10-20 cm (visuelle) | €€ |
| Radio-détection | Câbles, gaines avec sonde | 30-60 cm | € |
Efficacité selon la profondeur
Les performances varient drastiquement selon la profondeur d’enfouissement. L’électromagnétisme reste efficace jusqu’à 3 mètres pour les câbles bien conducteurs, tandis que le GPR voit sa portée réduite à 1,5 mètre en sol argileux humide. En revanche, en sol sec ou sableux, il peut atteindre jusqu’à 2,5 mètres. La sonde acoustique et la caméra de poussée, elles, sont limitées par la longueur du câble déployé, généralement entre 60 et 100 mètres.
Adaptation aux sols argileux
La Normandie, avec ses sols argileux et souvent humides, représente un défi particulier pour certaines technologies. L’argile conductrice perturbe les ondes électromagnétiques et atténue fortement les signaux radar. Les experts doivent alors alterner les méthodes, combinant parfois injection de signal et géo-radar pour couvrir tous les cas. C’est un peu comme naviguer en zone côtière : il faut lire la carte, mais aussi sentir la marée.
Précision du géoréférencement
La localisation d’un réseau ne sert à rien si elle n’est pas reproductible. C’est pourquoi les interventions modernes s’appuient systématiquement sur le GPS différentiel, offrant une précision centimétrique. Ces coordonnées sont intégrées dans un système d'information géographique (SIG), ce qui permet aux entreprises de travaux publics ou aux bureaux d’études de planifier leurs opérations en toute confiance. Chaque tracé détecté est ainsi répertorié et conservé pour les futures interventions.
La détection acoustique pour les réseaux d'eau
- 🔍 Non-destructif : aucune excavation nécessaire pour repérer les canalisations
- ⚡ Rapide : mise en œuvre en quelques minutes sur site
- 💧 Détection simultanée de fuites : idéal pour les réseaux sous pression
- 🏙️ Adapté aux zones urbaines denses où le moindre creusement est compliqué
Écouter les vibrations des fluides
Cette méthode repose sur l’écoute des micro-vibrations produites par l’eau en mouvement dans une canalisation. Des microphones sensibles, posés à intervalles réguliers sur le sol, enregistrent les sons transmis par le sol. Un corrélateur compare les signaux entre deux points pour déterminer avec précision l’emplacement d’une fuite ou le trajet d’un tuyau. C’est une technique redoutablement efficace pour localiser des réseaux anciens ou mal répertoriés, surtout quand ils sont sous pression. En Normandie, où les réseaux d’eau peuvent avoir plus d’un siècle, c’est souvent un bon plan.
Les caméras de poussée haute définition
Inspection visuelle et traçage
Quand l’accès est possible par un regard ou un point de passage, la caméra de poussée devient l’alliée incontournable. Un câble équipé d’une caméra HD et d’un émetteur est inséré dans la canalisation. En temps réel, l’opérateur observe l’état interne du conduit - dégradations, racines, obstructions - tout en traçant précisément son cheminement à la surface grâce au signal émis. Cette double fonction - diagnostic et localisation - en fait un outil polyvalent, surtout utile pour les réseaux d’assainissement ou les gaines télécom. Le traçage par caméra permet aussi de valider l’alignement exact d’un fourreau, ce qui est crucial avant toute nouvelle pose de fibre.
L'intégration du SIG et du géoréférencement Classe A
Numérisation des données de terrain
Les relevés de terrain ne finissent plus dans un tiroir. Aujourd’hui, chaque point détecté est intégré numériquement dans un système d’information géographique. Ces données, géoréférencées avec précision, deviennent exploitables par les maîtres d’ouvrage, les urbanistes ou les entreprises de génie civil. Le format standardisé permet un partage fluide entre acteurs du BTP, réduisant les erreurs de communication. C’est un peu comme passer du papier au cloud - mais pour les tuyaux.
La garantie de la Classe A pour la sécurité
En France, les opérations de détection sont classées selon des niveaux de précision. La Classe A est la plus fiable : elle garantit une localisation avec une erreur inférieure à 40 cm en position horizontale. Atteindre ce niveau demande une méthodologie rigoureuse, un matériel de pointe et une expertise confirmée. C’est une exigence souvent imposée par les maîtres d’ouvrage, surtout sur les chantiers sensibles. Ne pas y parvenir, c’est risquer de couper un réseau stratégique - et ça, ce n’est pas gagné.
Les questions les plus fréquentes
Existe-t-il une alternative si le sol est trop saturé en eau pour le radar ?
Oui, la radio-détection avec sonde passante est une solution efficace même en terrain très humide. On insère une sonde émettrice dans la canalisation, qui émet un signal capté en surface. Cette méthode contourne les limites du GPR en sols argileux ou inondés, et reste précise malgré les conditions défavorables.
Quelle est la responsabilité de l'expert après le marquage au sol ?
L’expert garantit la précision de la détection selon la méthodologie appliquée. S’il suit les normes et produit un résultat de Classe A, sa responsabilité est couverte par une assurance spécifique. En cas d’erreur malgré des conditions techniques respectées, les conséquences peuvent être limitées par ce cadre contractuel.
Que se passe-t-il si un réseau non répertorié est découvert pendant l'intervention ?
Il est systématiquement cartographié et intégré au plan de récolement. Ce document mis à jour est transmis aux autorités compétentes ou au maître d’ouvrage, afin que les données du réseau soient complétées pour les futurs travaux. C’est ainsi que l’on bâtit une connaissance plus fiable du sous-sol.
